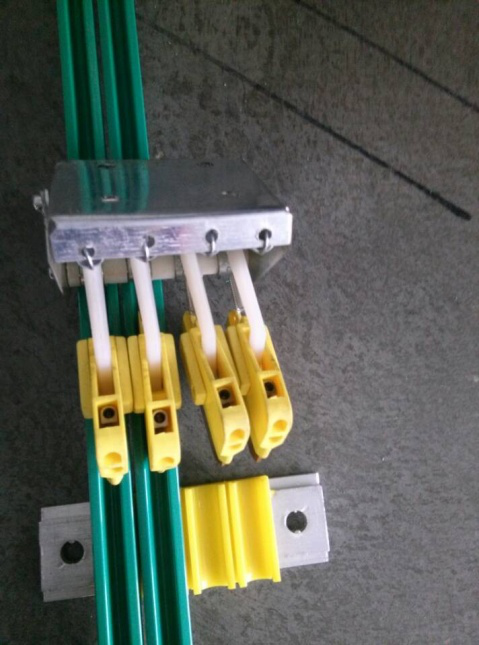

柔性滑觸線
一：柔性滑觸線特點
DHR系列安全滑觸線優點：極間距小、任意組合、敷設靈活可懸掛、水平、垂直安裝；可隨軌道任意彎曲。
應用領域：電動單軌小車自動生產線、游樂線等。
二：柔性滑觸線型號、規格
柔性滑觸線系列
a. 柔性組合式滑線
?、鍖к壋休d流量：16A ; 50A ; 80A ; 120A
?、鎸к壗孛娣e：10mm2; 16mm2; 25mm2 ;
b．集電器
三：柔性滑觸線主要技術參數
| 序號 | 類別 | 基本參數 |
| 1 | 安裝地點 | 室內 |
| 2 | 環境溫度 | -25℃~+55℃ |
| 3 | 防護等級 | IP23 |
| 4 | 防觸電等級 | 0級 |
| 5 | 工作電壓 | 不超過交流電660V或直流1000V |
| 6 | 運行速度 | V≤200m/min |
| 7 | 污染等級 | 4級 |
| 8 | 相對濕度 | ≤95% |
| 9 | 執行標準 | JB/T6391-1992 |
四：型號與基本數據
柔性滑線：導線標準長度為5m
| 型號 | 截面積mm2 | 額定載流量A | 導體材質 | 電阻Ω/km | 阻抗Ω/km | 質量kg/m | 標準軌距mm |
| DHR-10/16 | 10 | 16 | 不銹鋼 | 11.0000 | 11.0006 | 0.20 | |
| DHR-10/50 | 10 | 50 | 銅 | 1.8576 | 1.8614 | ||
| DHR-16/80 | 16 | 80 | 銅 | 1.1610 | 1.1670 | ||
| DHR-25/120 | 25 | 120 | 銅 | 0.7430 | 0.7524 | ||
| DHR2-10/50 | 10 | 50 | 銅 | 1.8576 | 1.8614 | ||
| DHR2-16/80 | 16 | 80 | 銅 | 1.1610 | 1.1670 | ||
| DHR2-25/120 | 25 | 120 | 銅 | 0.7430 | 0.7524 |
五：集電器
集電器主要有JDS和JDR兩種
| 型號 | 額定載流量A | 質量kg | 應用范圍 |
| JDR-15 | 15 | 0.4 | 用于軌矩為14mm的滑線 |
| JDR-25 | 25 | 0.75 | 用于軌矩為20mm的滑線 |
| JDR-30 | 0.95 | 0.95 | 用于軌矩為20mm的滑線 |
六：柔性滑觸線安裝附件
| 序號 | 附件名稱 | 型號 | 備注 |
| 1 | 安裝板 | RZB | |
| 2 | 組裝夾 | RZJ | |
| 3 | 連接器 | RLJ | |
| 4 | 供電器 | RGD | 注意：軌矩為14mm和軌矩為20mm的滑線 |
| 5 | 斷電段 | RDD | |
| 6 | 喇叭口 | RDX |
七：滑線安裝注意事項
1) 滑線與移動設備的水平和垂直方向的平行誤差不得大于1.5/1000；
2) 各接頭不得出現松動現象
3) 集電器的安裝必須保證各碳刷接觸壓力符合規范；
4) 通電空載試運行30min后，加負載運行至少10min，檢查各部情況。
